軟銅絞線

產品類別：銅絞線
產品名稱：軟銅絞線
點擊次數：
摘要：
由細銅絲絞合成的銅絞線叫軟銅絞線(TJR)。軟銅絞線易折彎,導電率高,載流量大,可用做電連接線，可代替銅母線使用。軟銅絞線截面可達800mm2，結構有7股19股27股37股61股等。

軟銅絞線的參數和性能：

軟銅絞線采用多根較細的銅絲，用高速籠絞機退扭絞合，經過一次絞合或者多次復絞形成，股線結構有7股，12股，19股等，復絞結構有7股，19股，27股，37股，61股等，截面可達1000mm2。

軟銅絞線的優點：

軟銅絞線具有優良的耐折彎性，不斷股，不散股，日常使用或者工程施工簡單方便。軟銅絞線性能優于鋁絞線，導電率特別高，又有韌性。柔軟有彈性，可以彎曲。可用于電氣裝置，開關電器，電爐及蓄電池作連接線用等，沒有鍍層，屬于非絕緣線，即裸銅線

合格的軟銅絞線圓整順直結構緊密，不散股，方便各種壓接和擠塑加工。通常情況下單絲越細，終成型的軟銅絞線越軟。

軟銅絞線常用做電連接線，在國標中用“TJR”來表示，比如型號25平方的軟銅絞線表示為“TJR25”，95平方的表示為“TJR95”。軟銅絞線常用的型號還有“TJR4”、“TJR6”、“TJR8”、“TJR10”、“TJR25”、“TJR35”、“TJR95”、“TJR120”等。需要軟銅絞線報價，標準，每米重量，價格，電流，導電率，規格，定額等信息，聯系華威您將會得到一個滿意的答案。

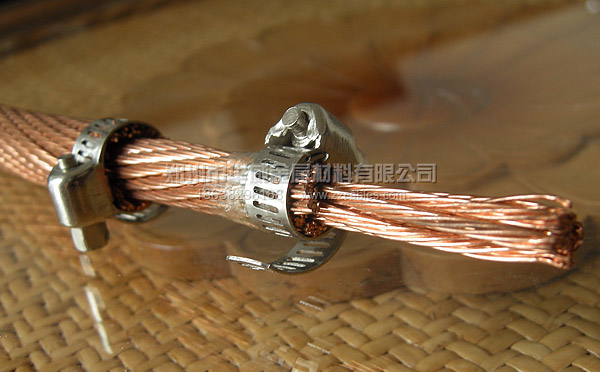

軟銅絞線-彎曲

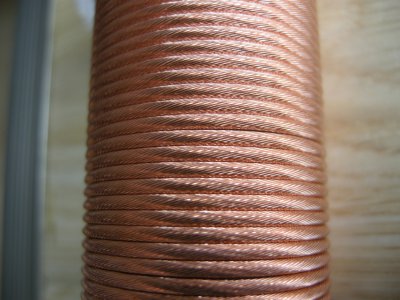

軟銅絞線

華威金屬材料有限公司是一個有20年生產經驗的生產廠家。生產的軟銅絞線單絲是采用99.99%高純無氧紫銅桿經過拉絲機多次拉絲，具有阻抗小，電阻率小，正體性好等優點，實際應用中電流分布均勻，載流量大，耐折彎。

銅絞線在生產過程中經過退火處理，韌性好，耐折彎，產品完全符合GB/T 12970.1-2009的要求和歐盟CE標準，質量可靠，使用安全。采用鐵木盤具包裝，可以程度的減少運輸過程中對裸銅絞線的傷害。

軟銅絞線由于易折彎，載流量大等特性，是電氣裝備及電子電器或元件接線用的軟連接線，也可替代銅母線使用，與硬銅絞線有明顯的區別。

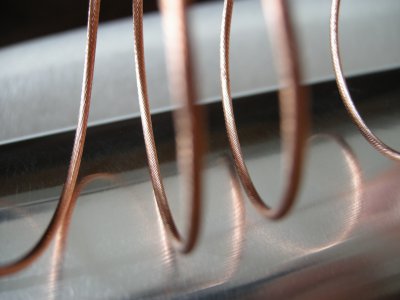

軟銅絞線

在鐵路接觸網工程中作為電連接線使用常用的型號有TJR-35mm2、TJR-95mm2 和TJR-120mm2等幾種規格。

軟銅絞線外層的絞向應為右向。除非供需雙方另有協議，相鄰層的絞向應相反，絞合應緊密整齊，不應有斷股和缺股。

軟銅絞線的技術標準：

節徑比要求：

任一絞層的節徑比，應不大于相鄰內層的節徑比。

接頭

復絞線中的股線可整股釬焊或熔焊，但任何兩個接頭間的距離，應不小于1m，且應不影響絞線的外徑和柔軟性。

伸長率

絞后單線的平均伸長率應大于GB/T3953-2009、GB/T4910--2009所規定的絞前單線的伸長率減去5且少應大于5

絞后任一單線的小伸長率應大于GB/T3953-2009、GB/T4910--2009所規定的絞前單線的伸長率減去15且少應大于5

軟銅絞線采用的標準下載：

GB/T 12970.1-2009共有4部分，其中第三部分是軟銅天線，第四部分是銅電刷線，與軟銅絞線無關，這里不提供下載查看

軟銅絞線的型號有：
TJR1-1型軟銅絞線，截面積0.10-1000mm2，用于移動或半移動式電器設備（如開關,電熱器等）連接線。
TJR2-2型軟銅絞線，截面積2.5-63mm2，用于無線電設備內部連接線
TJR3-3型軟銅絞線，截面積0.025-500mm2，用于要求較柔軟的電氣設備引出線接地線。
TJRX1-1型鍍錫軟銅絞線，截面積0.1-2.5mm2
TJRX2-2型鍍錫軟銅墻鐵壁絞線，截面積2.5-63mm2
TJRX3-3型鍍錫軟銅絞線，截面積0.025-500mm2

TJRX代表的是鍍錫軟銅絞線

軟銅絞線的詳細參數表格，摘取自GB/T 12970.1-2009：

標稱截面mm²	計算截面mm²	結構		計算外徑mm	20℃直流電阻,Ω/ km不大于	計算重量Kg/km
標稱截面mm²	計算截面mm²	單線總數	股數×根數/單線標稱直徑/mm	計算外徑mm	TJR 1	計算重量Kg/km
0.1	0.102	9	9/0.12	0.44	176	0.94
0.12	0.124	7	7/0.15	0.45	145	1.15
0.16	0.159	9	9/0.15	0.56	113	1.47
0.2	0.194	11	11/0.15	0.60	92.9	1.80
0.25	0.247	14	14/0.15	0.68	72.9	2.29
0.3	0.300	17	17/0.15	0.74	60.3	2.80
0.4	0.408	13	13/0.20	0.86	44.2	3.79
0.5	0.503	16	16/0.20	0.96	36.0	4.70
0.63	0.628	20	20/0.20	1.05	28.8	5.86
0.75	0.754	24	24/0.20	1.14	24.0	7.04
1.00	1.01	32	32/0.20	1.30	17.9	9.43
1.60	1.57	32	32/0.25	1.63	11.5	14.7
2.00	1.96	40	40/0.25	1.82	9.24	18.3
2.5	2.41	49	7×7/0.25	2.25	7.58	22.7
4.0	3.94	49	7×7/0.32	2.88	4.64	37.1
6.3	6.16	49	7×7/0.40	3.60	2.97	58.0
10	10.01	49	7×7/0.51	4.59	1.83	94.3
16	15.84	84	7×12/0.49	6.14	1.16	150
25	25.08	133	19×7/0.49	7.35	0.736	239
35	35.14	133	19×7/0.58	8.70	0.525	334
40	40.15	133	19×7/0.62	9.30	0.459	382
50	48.30	133	19×7/0.68	10.20	0.382	459
63	62.72	189	27×7/0.65	12.00	0.294	597
80	78.20	259	37×7/0.62	13.02	0.236	744
95	94.06	259	37×7/0.68	14.28	0.196	895
100	99.68	259	37×7/0.70	14.70	0.185	948
120	117.67	324	27×12/0.68	17.39	0.157	1119
125	124.69	324	27×12/0.70	17.90	0.148	1186
160	162.86	324	27×12/0.80	20.20	0.113	1549
185	183.85	324	27×12/0.85	21.74	0.100	1749
200	196.15	444	37×12/0.75	21.80	0.094	1866
250	251.95	444	37×12/0.85	24.72	0.0732	2397
315	310.58	703	37×19/0.75	26.25	0.0594	2954
400	398.92	703	37×19/0.85	29.75	0.0462	3795
500	498.30	703	37×19/0.95	33.25	0.037	4740
630	627.1	1159	61×19/0.83	37.35	0.0294	5965
800	804.3	1159	61×19/0.94	42.30	0.0229	7651
1000	1003.6	1159	61×19/1.05	47.25	0.0184	9547
