19股TJ150硬銅絞線的技術標準參數詳解
TJ-150型硬銅絞線按照“TB/T 3111-2005”的鐵路標準有19股和37股兩種。也是說150平方硬銅絞線可以是由19股單線絞合成，也可以由37根單線絞合成，只要成品的150平方裸銅絞線截面積達到150平方即可。
本文只介紹19股150平方硬銅絞線的鐵標參數標準，注意區分。

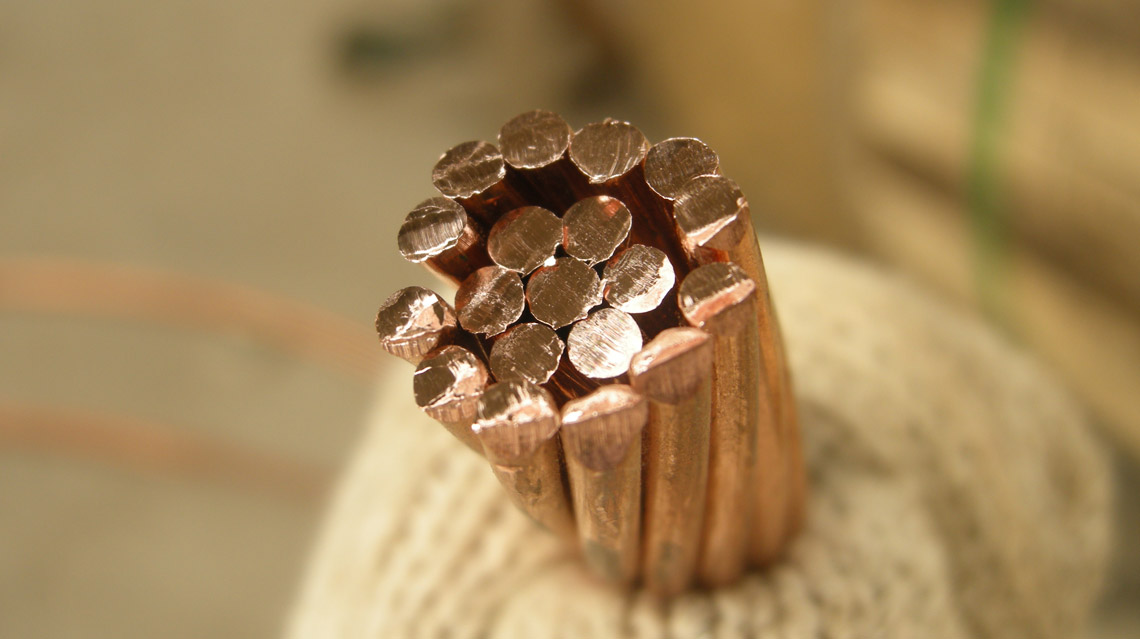

TJ150硬銅絞線，也叫裸銅絞線。型號中的“TJ”表示硬銅絞線。
TJ150的技術參數
華威金屬作為專業的銅絞線廠家，生產供應的TJ150型硬銅絞線采用含銅99.99%的高純無氧銅桿拉絲絞合而成，直徑3.15mm的裸銅絲絞合而成，絞合結構是：1×19；計算截面積是148.07平方毫米；成品線外徑是15.8mm，在20℃的標準環境中，1000米TJ150硬銅絞線的電阻不小于0.1220Ω，即0.1220Ω/km；成品絞線拉斷力不應小于60.21kN。
TJ-150每米重量和每噸米數：
TJ150硬銅絞線的單位重量(理論重量)是1347kg/km，表示1000米的150平方硬銅絞線的重量是1347kg，根據這個比重算出來1噸TJ150型號的硬銅絞線有742.39米，1kg大約有0.74米。
若您需要了解150平方硬銅絞線的價格是多少的信息，請聯系我們的客服人員，我們會為您提供當天準確，優惠的TJ150裸銅絞線報價。

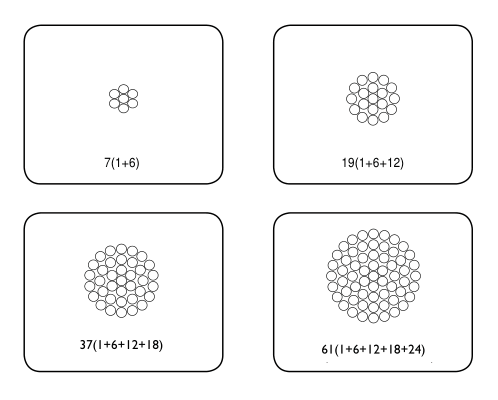

150平方硬銅絞線結構圖
19股硬銅絞線的絞合結構：19(1+6+12)
150平方硬銅絞線的標準表示方法
裸銅絞線用什么符號和字母表示？
標稱截面積為150mm2、單線19根、單線直徑3.15mm的銅絞線（同心層絞）表示為：TJ150 ─ 1×19/3.15 TB/T 3111-2005
產品規格型號的標記以規格、絞合結構、材料名稱、“絞線”型號及本標準號組成。
TJ150硬銅絞線標準總結：
標稱面積：150mm2
計算截面：148.07mm2
計算外徑：15.8mm
結構：1×19
單線直徑：3.15mm
拉 斷 力：60.21KN
直流電阻：0.1220Ω
單位質量：1347kg/km
TJ150規格、結構尺寸及性能
裸銅絞線有什么規格
| 型號 | 載面積mm2 | 計算外徑mm | 結構 | 單絲直徑mm | 單絲 | 絞線(計算值) | |||||
| 標稱 | 計算 | 抗拉強度MPa不小于 | 伸長率％不小于 | 拉斷力Kn不小于 | 20℃直流電阻不小于Ω/km | 單位質量kg/km | |||||
| 絞前 | 絞后 | ||||||||||
| JT | 150 | 148.07 | 15.8 | 1×19 | 3.15 | 428 | 407 | 1.0 | 60.21 | 0.122 | 1347 |
| JT | 150 | 147.11 | 15.8 | 1×37 | 2.25 | 438 | 416 | 0.8 | 61.21 | 0.123 | 1342 |
TJ150裸銅絞線對使用原材料的要求：
銅絞線用單線應采用GB/T 3953—1983中的TYT型特硬圓銅線制造。
銅合金絞線所用銅合金化學主要成分范圍見下表。
| 材料代號 | ω(Cu) | ω(Mg) | 其他雜質總和,不大于 |
| TM | 余量 | 0.1~0.3 | 0.30 |
| TMH | 余量 | 0.3~0.5 | 0.30 |
華威金屬TJ150裸銅絞線交貨標準和生產要求：
TJ150接頭要求
絞制過程中，單線根數為7根的絞線，單線不允許有接頭。
絞制過程中，單線根數大于或等于19根的絞線，單線允許有接頭。在同一單線或整根絞線中，任何兩個接頭間的距離，各內層不小于15m，外層不小于200m，但接頭總數不應超過3個。
絞制過程中，單線的接頭應采用冷壓焊。焊后接頭處應修磨圓整，使其直徑等于原單線直徑，而且不應彎折。
華威金屬生產的TJ150裸銅絞線和普通青銅絞線的區別
華威金屬是國內知名的鐵道部合作的銅絞線生產廠家，生產的裸銅絞線全部采用99.99%高純度無氧紫銅桿為原料，導電率等性能高于青銅絞線，產品質量優于國家標準及鐵道部標準，不拿青銅絞線以次充優。
國內金屬市場銅價每天都在變動，我們可以為您提供及時準確的TJ150銅絞線價格。
TJ150裸銅絞線適用的TB/T 3111-2005標準中用到的術語和定義
復絞絞線 multiple stranded conductor
若干個線組以一層或多個螺旋層絞合在一起形成的導體，每個線組中的單線可以束合，也可以絞合。
絞向 direction of lay
一層單線或股線的扭絞方向，即從離開觀察者的運動方向。右向為順時針方向，左向為逆時針方向。另一種定義：右向即當絞線垂直放置時，單線或股線符合英文字母Z中間部分的方向；左向即當絞線垂直放置時，單線符合英文字母S中間部分的方向。
節徑比 lay ratio
絞線中單線或股線的節距與該層的外徑之比。
單線 single conducting wire
具有規定圓截面的拉制金屬線。
TJ150的國家標準
遵循TB/T 3111-2005的標準，您可以下載查看此標準
華威金屬材料有限公司作為業內知名的TJ150裸銅絞線生產廠家及供應商，自1990年建廠以來，一直致力于各型號裸銅絞線的研發和生產工作，成品絞線嚴格按照國家標準生產，質量穩定可靠。
