無輪雙鋼帶式鑄機的原理和特性

無輪雙鋼帶式鑄機：

這種鑄機是由Hazelett創制的，其原理為在兩條鋼帶之間夾著兩條同步移動的金屬擋板，形成鑄錠槽腔，將銅液注入其中，用高速循環水噴到鋼帶背面，使銅液急劇冷卻，以獲得均質對稱的細品組織鑄錠。鑄機微傾約15°，因而錠胚呈直線送出。鑄機示意如圖1-16。

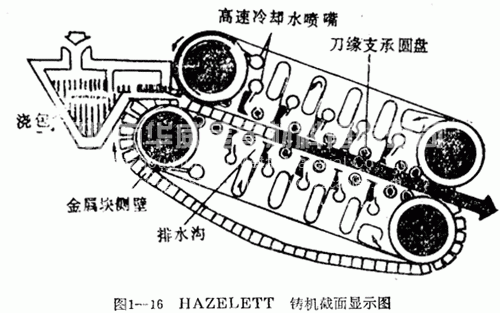

HAZELETT鑄機界面顯示圖

這種鑄機的優點是能生產較寬的鑄錠，便于壓制帶材。此種無輪鑄機結構比較復雜，在生產和維修上要比冇輪鑄機困難一些。

比利時液面控制系統。

比利時MH O廠在KRUPP/HAZELETT系統中開發

了自動溶池液面控制系統 (Automatic Pool LevelControl System 縮稱ALC系統）。其工作原理 (圖I一17)是由光學監測器K攝取鑄機中溶池的液位， 它以測量熔池側銅擋板A區的輻射強度為信息源。如圖1-17,當銅液浸滿“A”區 時為高液位“H”；銅液少，不能浸入A區時為低液位“L”，液面處于“L”和 “H”之間為正常液位“N”。

ALC系統原理圖

由光學監測器K測得的信息經光電變換送入位置調整器，啟動伺服閥，推動液壓缸活塞的塞棒，運動來控制流槽內銅液流量；從浸入流量銅液中的充氣管里取得反映液而高低的信號，用以調整保溫爐的傾斜角度。見圖1-18 ALC流程圖。

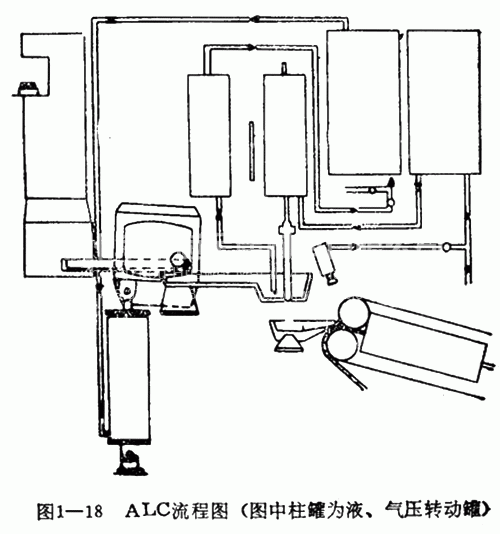

ALC流程圖（途中柱罐為液、氣壓轉動罐）
