銅桿聯軋機孔型設計程序
來源：admin 發布日期：2012-10-27 17:45 瀏覽：次
銅桿聯軋機孔型設計程序
平立二輥聯軋機箱一橢一圓孔型體系設計。聯軋的頭兩道可采用較大的減縮平軋制，故用箱式孔型為宜。頭兩道的延伸系數采用1.50到1.55之間，道可比道略小?？仔涂刹捎贸Ｓ孟涫浇Y構。一般，道為扁、道為方。從第三道起，采用橢一圓體系，其設計程序如下：
用平均延伸系數P平均法確定軋制道數。當聯軋機的傳動比i為1.31時，取從平均=1.31時，將道截面1007mm2的方錠軋成(J)9.5mm的圓桿

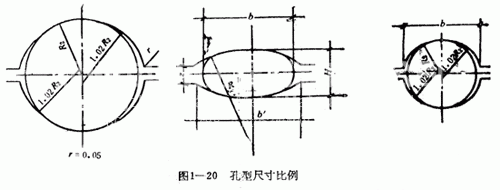

孔型的尺寸比例可如圖1-20。
圖中只是橢圓軋件的弧半徑,b是此弧與軋縫Z的交點間的距離，也是孔型的寬度。
Z是輥縫（軋縫），根據經驗數據選取。
孔型尺寸比例
